直流回路2

直流回路2の演習問題



色々な素子の回路の演習問題です。

この時も、回路方程式を正しく立てることが最も重要です。

KeyPoint

・非線形抵抗素子

・ダイオード

・その他の素子

解答

a.

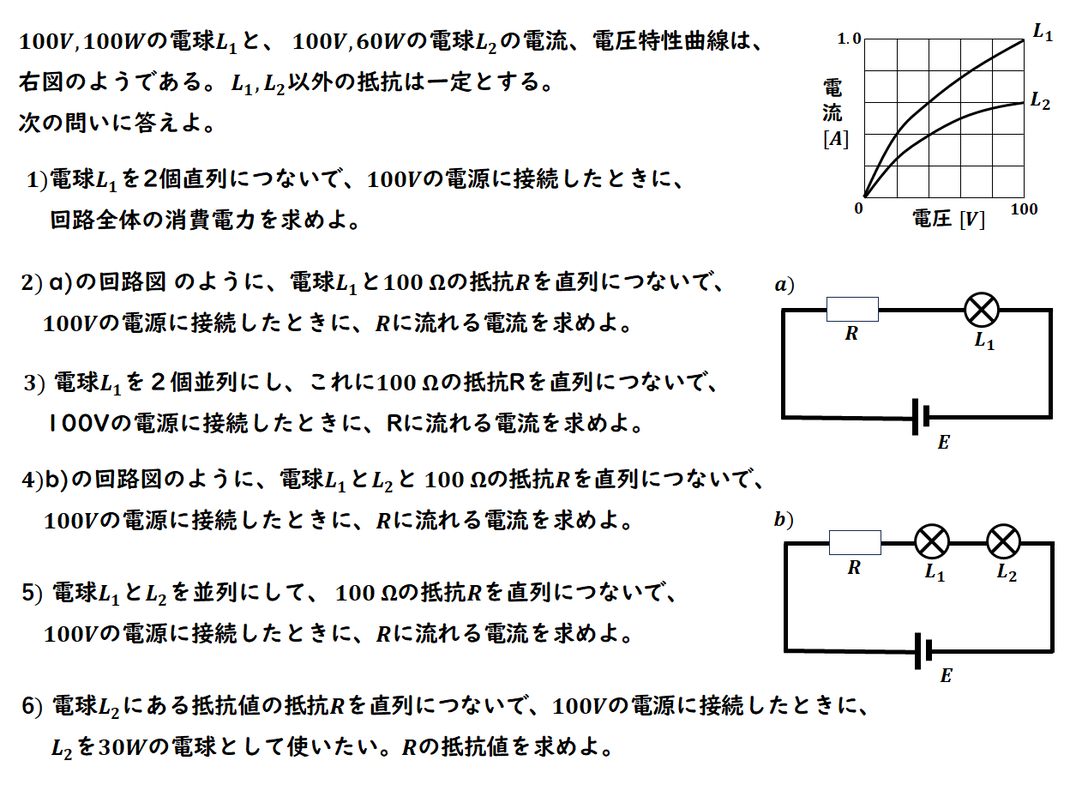

高校物理　電流回路　非線形　電球

b.

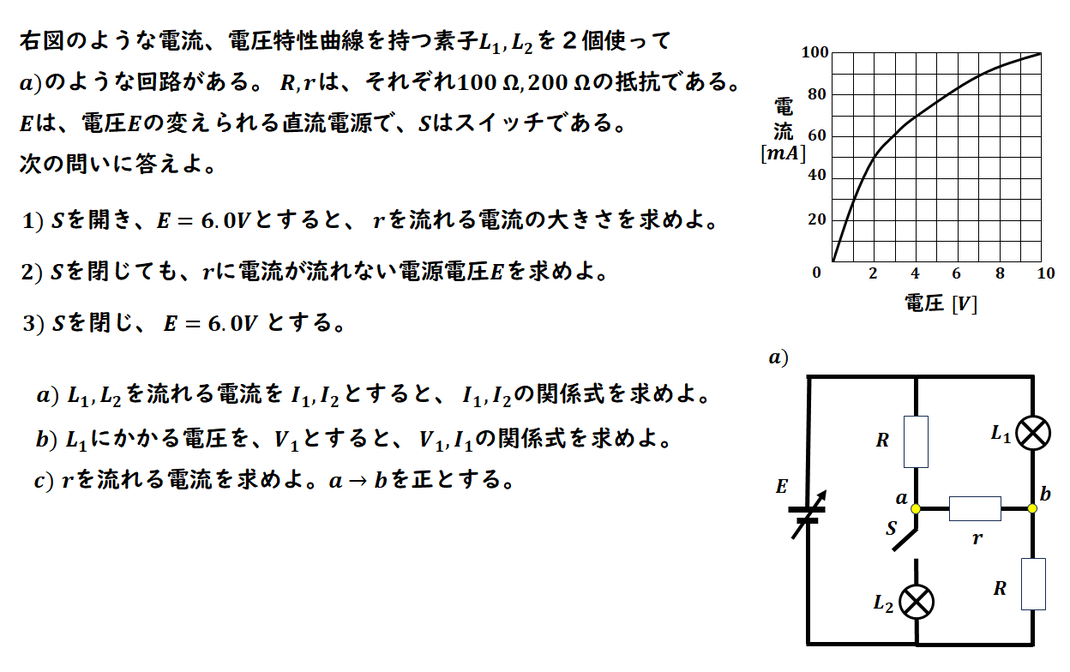

高校物理　電流回路　非線形　電球

c.

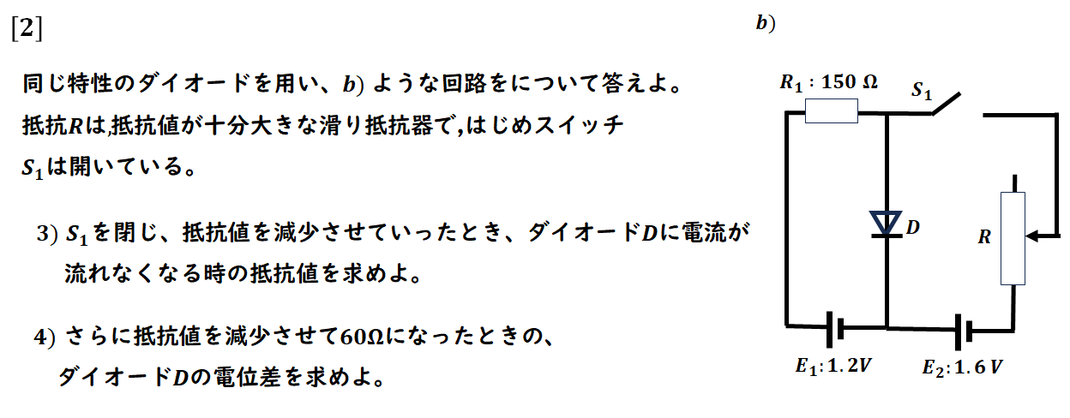

高校物理　電流回路　ダイオード

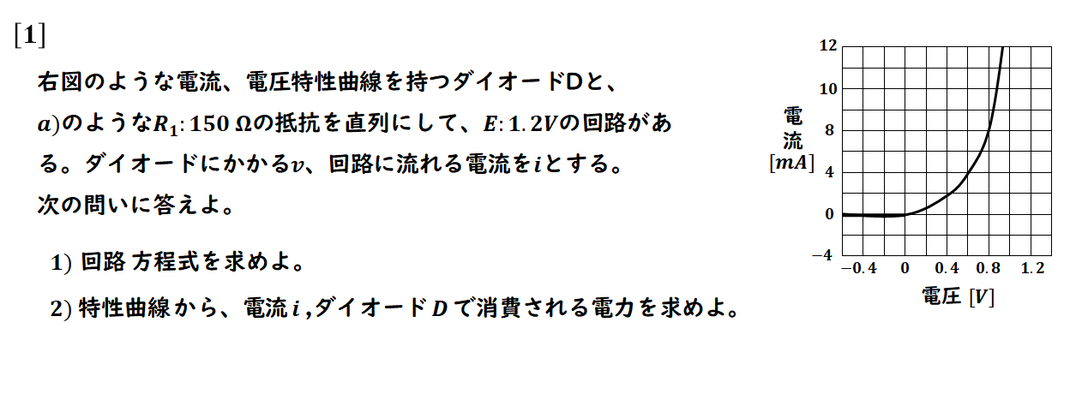

高校物理　電流回路　ダイオード

d.

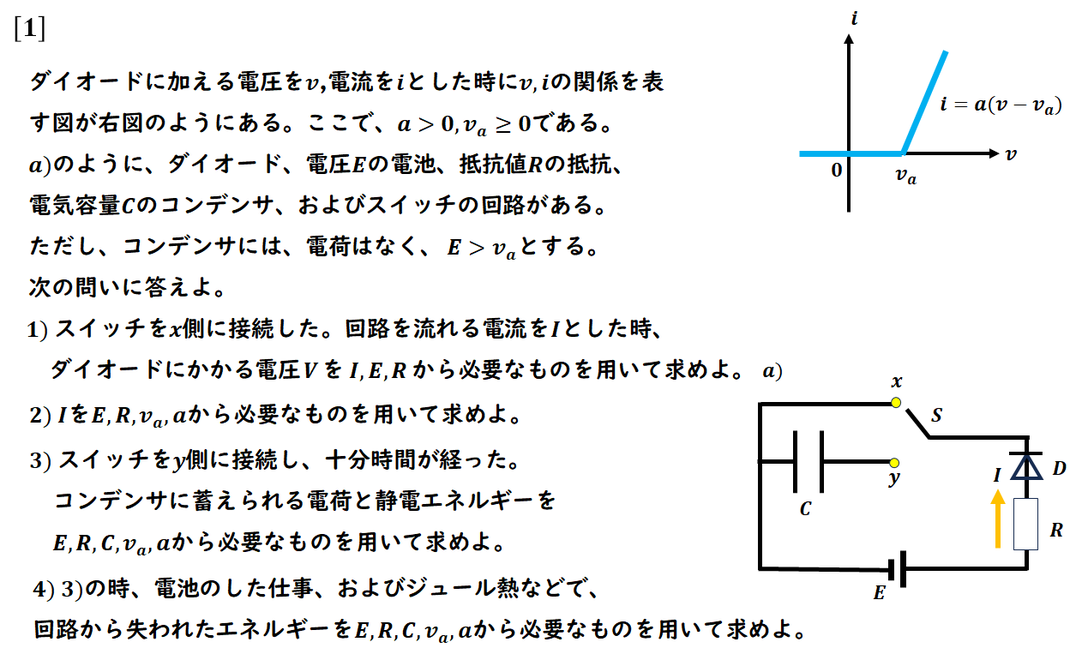

高校物理　電流回路　ダイオード

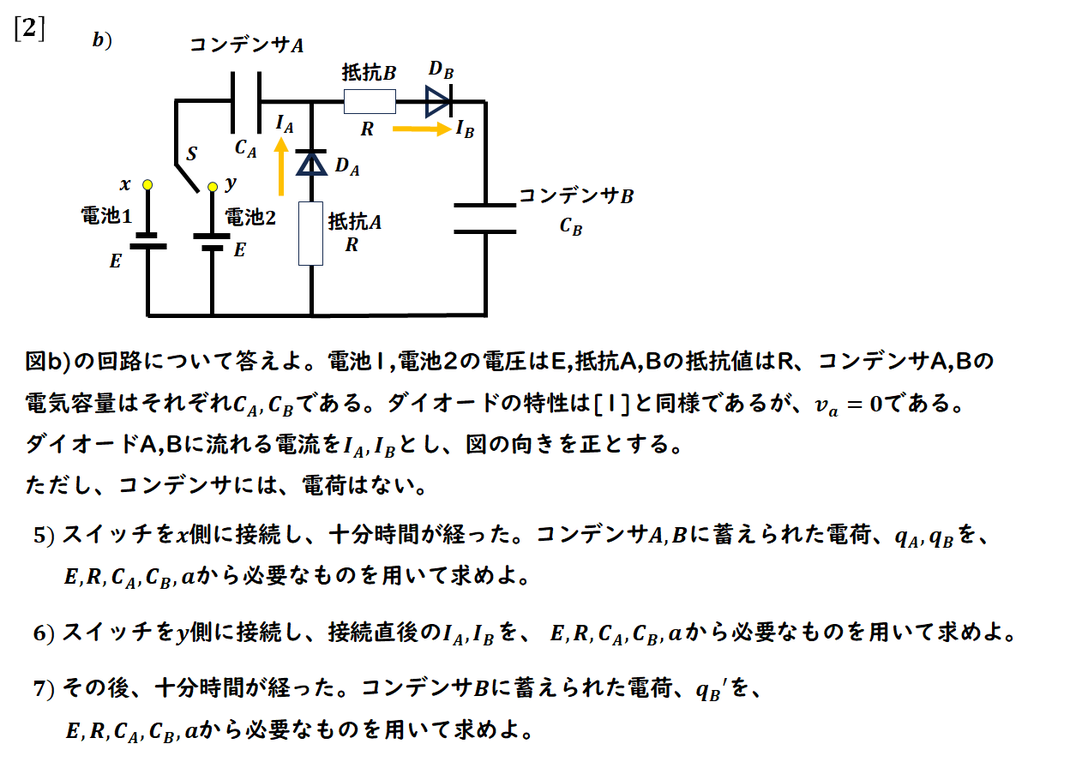

高校物理　電流回路　ダイオード

e.

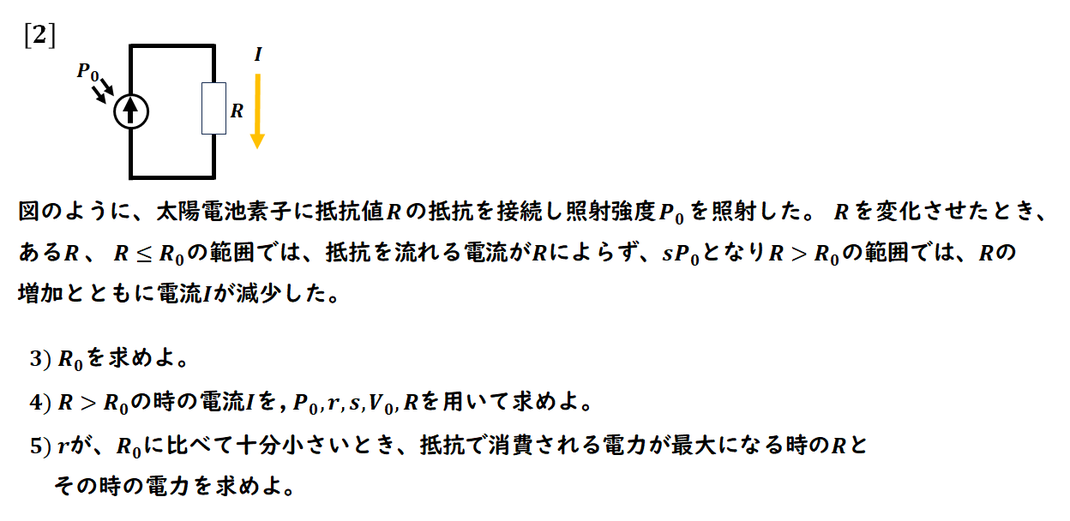

高校物理　電流回路　太陽電池

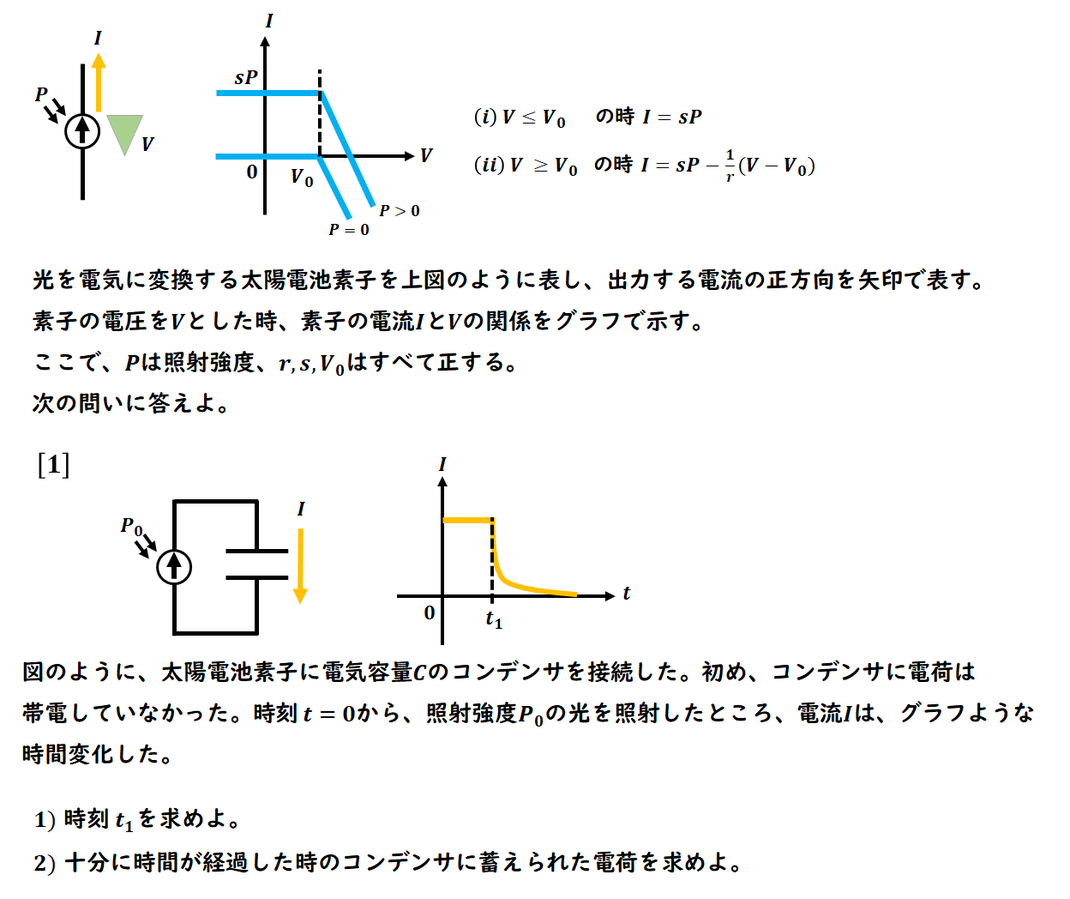

高校物理　電流回路　太陽電池
高校物理　電流回路　太陽電池

・解答

・直列回路

・直流問題
